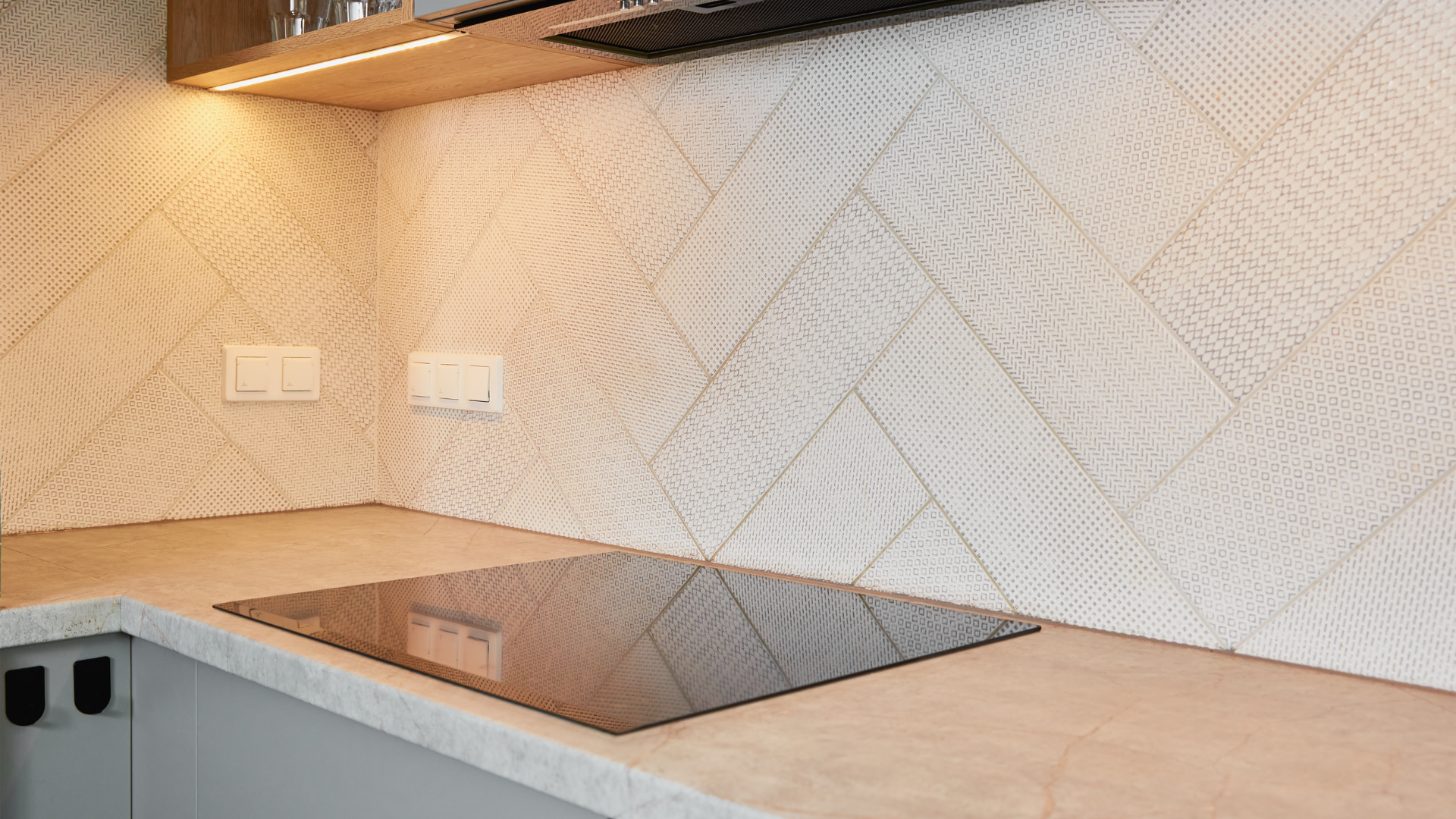

Le branchement d’une plaque à induction peut sembler complexe, surtout lorsque l’on se retrouve face à plusieurs fils. Mais rassurez vous, avec une compréhension claire et quelques précautions de sécurité, le processus devient beaucoup plus simple. Cet article vous guidera à travers les étapes nécessaires pour réussir le branchement de votre plaque à induction avec un raccordement à 4 fils.
Les éléments essentiels pour comprendre le branchement
Tout d’abord, il est crucial de connaître les types de fils que l’on rencontre généralement dans une installation électrique. On trouve couramment quatre fils : la phase, le neutre, et deux câbles pour la terre et parfois une seconde phase dans un système triphasé.
Identification des fils
Les fils sont souvent identifiés par leurs couleurs. La phase est généralement en marron ou noir, le neutre en bleu, et la terre en vert-jaune. Ces codes couleur permettent de s’assurer que chaque fil est correctement connecté durant le processus d’installation.
Dans certains cas, notamment avec des installations électriques plus anciennes, ces couleurs peuvent différer. Il est donc recommandé d’utiliser un multimètre pour vérifier la fonction de chaque fil si la couleur n’est pas clairement indiquée.
La différence entre monophasé et triphasé
En électricité domestique, on distingue généralement deux types de branchements : le monophasé et le triphasé. Le branchement monophasé est le plus courant dans les foyers et utilise une seule phase. Cela convient parfaitement pour une majorité d’appareils électroménagers, y compris les plaques à induction.
Le triphasé, en revanche, utilise trois phases et est typiquement employé pour des équipements nécessitant une puissance plus élevée. Ce type de branchement implique aussi quatre fils, mais ils seront organisés différemment comparé au monophasé.
Préparation avant le branchement
Avant de commencer le branchement de votre plaque induction avec quatre fils, assurez-vous d’avoir tout le matériel nécessaire et prenez toutes les mesures de sécurité adéquates. Coupez toujours l’alimentation électrique avant de manipuler les câbles pour éviter tout risque d’électrocution.
Matériel nécessaire
- Une pince coupante et une pince à dénuder
- Un tournevis adapté aux vis du bornier
- Des connecteurs (en cas de besoin de rallonger les fils)
- Un multimètre pour vérifier les tensions et les connexions
Vérification de l’installation électrique
Avant de procéder à l’installation, vérifiez que votre système électrique est compatible avec la plaque à induction que vous souhaitez installer. Les spécifications de puissance et de tension devraient être indiquées sur l’appareil ou dans le manuel utilisateur. Assurez-vous que votre tableau électrique peut supporter cette nouvelle charge sans provoquer de disjonctions fréquentes.
Guide étape par étape pour le branchement
Suivre un guide détaillé facilite grandement le processus de branchement. Prenons les étapes une par une pour nous assurer que tout se déroule sans accroc.
Étape 1 : Couper l’alimentation
Commencez par couper l’alimentation générale depuis le tableau électrique. Cette étape est cruciale pour garantir votre sécurité lors des manipulations.
Étape 2 : Préparer les fils
Dénudez environ 10 mm à l’extrémité de chaque fil. Utilisez une pince à dénuder pour retirer l’isolant sans abîmer le cuivre intérieur.
Étape 3 : Connecter les fils à la plaque
Repérez le bornier de la plaque à induction et identifiez les emplacements pour la phase, le neutre et la terre. Dans le cas d’un système triphasé, vous aurez probablement un emplacement supplémentaire pour la seconde phase.
Connectez chaque fil à son emplacement respectif :
- Phase (L) : Insérez le fil marron ou noir.
- Neutre (N) : Insérez le fil bleu.
- Terre (PE) : Insérez le fil vert-jaune.
Si votre installation est triphasée, vous aurez également :
- Seconde Phase (L2) : Insérez le second fil de phase.
Étape 4 : Vérifier les connexions
Utilisez un multimètre pour vérifier que toutes les connexions sont correctes et étanches. Une fois tous les fils bien en place, serrez fermement les vis du bornier pour assurer un bon contact électrique.
Étape 5 : Remettre sous tension
Après avoir terminé les connexions et vérifié l’ensemble du montage, reposez le capot de protection de votre plaque à induction et remettez l’électricité en marche depuis le tableau. Testez la plaque pour vous assurer qu’elle fonctionne correctement.
Astuces pour garantir la sécurité
L’électricité est potentiellement dangereuse. Voici quelques conseils supplémentaires pour garantir une installation sécurisée :
- Portez toujours des gants isolants lorsque vous travaillez avec des fils électriques.
- N’effectuez jamais de branchement sous tension.
- En cas de doute, faites appel à un électricien qualifié.
- Assurez-vous que les fils ne sont pas pincés ou endommagés après l’installation.
Maintenance et suivi de l’installation
Une fois l’installation achevée, il est important de surveiller régulièrement votre plaque à induction ainsi que l’ensemble du circuit électrique. Soyez attentif aux signes de surchauffe, aux odeurs de brûlé ou à toute autre anomalie qui pourrait indiquer un problème électrique.
Inspections régulières
Prévoyez des inspections périodiques pour vous assurer que les connexions restent solides et qu’il n’y a aucun signe de corrosion ou de mauvais contact. Ces inspections devraient inclure une vérification du tableau électrique ainsi que de l’état général des câbles.
Résolution des problèmes courants
Il peut arriver que des problèmes surviennent même après une installation soignée. Les pannes les plus courantes incluent des disjonctions répétitives, une baisse de performance de la plaque ou des coupures intermittentes.
Pour diagnostiquer ces problèmes, commencez par vérifier les connexions au niveau du bornier de la plaque et du tableau électrique. Un multimètre pourra aider à localiser des anomalies de tension ou des courts-circuits éventuels.
Choisir le bon équipement pour un branchement sûr
La qualité de votre installation dépendra également des outils et du matériel utilisé. Un équipement de bonne qualité garantit non seulement une meilleure durabilité mais aussi une sécurité accrue.
Privilégier les bons connecteurs
Optez pour des connecteurs certifiés et adaptés à votre type de câble. Des connecteurs mal choisis ou de mauvaise qualité peuvent causer des problèmes de connexion et de chaleur.
Utilisation de dispositifs de protection
Pensez à intégrer des dispositifs tels que les disjoncteurs différentiels dans votre tableau électrique. Ils offrent une protection supplémentaire contre les risques de court-circuit et d’incendie.
Le branchement d’une plaque à induction avec quatre fils exige une certaine rigueur et une connaissance de base en électricité. Cependant, en suivant les étapes décrites et en prenant les précautions nécessaires, il est tout à fait possible de réaliser cette installation en toute sécurité. À travers cet article, nous avons vu comment repérer les fils, effectuer les connexions appropriées, et veiller à ce que tout fonctionne correctement. Alors, prêtez attention aux détails et aux mesures de sécurité, et profitez pleinement de votre nouvelle plaque à induction !
